Signalisation de l'état des machines industrielles avec IO-Link

Les systèmes de fabrication automatisés nécessitent une visibilité opérationnelle précise, mais les voyants lumineux et les sirènes traditionnels restent largement limités à une signalisation binaire marche-arrêt sur des câblages parallèles complexes. L'élargissement du portefeuille de signalisation de Pfannenberg Inc. intègre la communication numérique point à point aux dispositifs de signalisation industrielle, permettant la télémétrie d'état en temps réel, la configuration programmatique et des diagnostics bidirectionnels dans les environnements de fabrication discrète et d'automatisation des procédés.

Architecture de signalisation industrielle et bus de terrain modernes
Les colonnes lumineuses de machines et les sirènes acoustiques conventionnelles reposent sur des bornes de sortie numérique dédiées et des câbles multiconducteurs pour chaque élément de signalisation individuel. À mesure que les lignes d'automatisation se développent, cette topologie de câblage physique accroît la complexité d'installation, complique le dépannage et restreint les appareils à des paramètres de fonctionnement statiques. Les architectures modernes d'automatisation industrielle déploient de plus en plus de protocoles numériques point à point pour transformer les périphériques de terrain en nœuds intelligents transmettant des données opérationnelles exploitables vers l'automate programmable industriel central.

Mécanismes de signalisation numérique et architecture des appareils

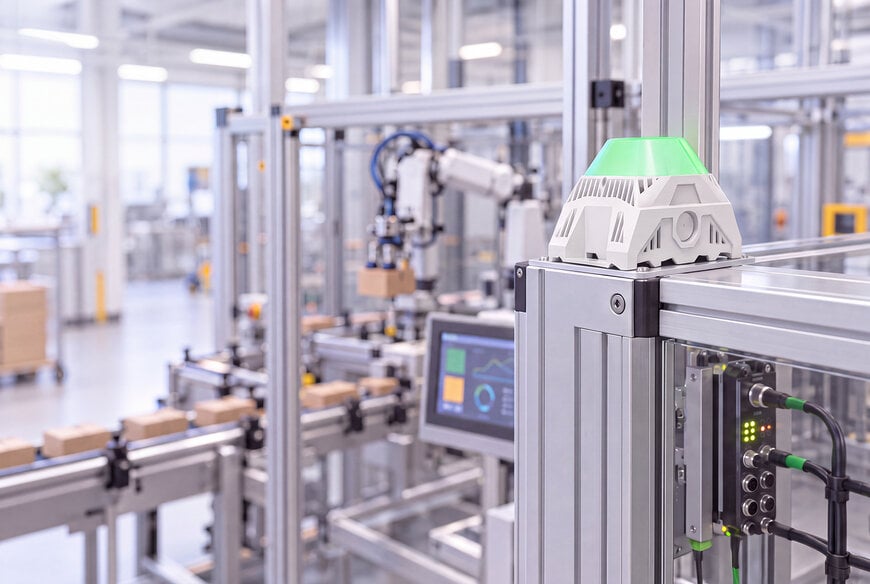

La gamme élargie comprend cinq unités dédiées : le combiné sonore et lumineux PA L 1-R IO-Link, le voyant optique Intense Dome 50 IO-Link, les réglettes lumineuses Intense Bar S IO-Link et Intense Bar M IO-Link, ainsi que la colonne modulaire Intense BR 50 IO-Link. Chaque appareil fonctionne via l'interface standardisée de communication point à point IO-Link définie par la norme CEI   61131-9.

L'intégration physique utilise un câblage standard non blindé à trois conducteurs avec une connectique industrielle normalisée M12. Ce standard matériel remplace les faisceaux de câbles multipolaires et simplifie les passages de cloisons dans les armoires électriques. À travers l'interface numérique, le contrôleur principal écrit des données cycliques de processus pour commander des états d'éclairage spécifiques et des alarmes acoustiques, tout en lisant simultanément les données de diagnostic telles que les ruptures de fil, l'état de l'appareil et les anomalies de tension d'alimentation.

Les ingénieurs peuvent assigner dynamiquement des paramètres visuels et acoustiques via le bus de terrain sans nécessiter de réglages manuels par commutateurs DIP ni de recâblage physique. Les variables de configuration disponibles incluent des motifs de clignotement optique personnalisables, des états de couleur RVB sélectionnables, des ajustements de fréquence acoustique et des séquences de tonalités sur mesure. Cela permet aux opérateurs d'associer des repères visuels distincts à des seuils progressifs, tels que l'avancement d'un cycle machine, l'épuisement de consommables ou des alertes de maintenance graduelles.

Intégration en production et flux de travail opérationnels
Dans les environnements de production automatisés, ces unités de signalisation numérique s'intègrent dans les architectures de contrôle et d'acquisition de données via des modules maîtres IO-Link standards, se reliant de manière fluide aux protocoles Ethernet industriel tels que Profinet, EtherNet/IP et Modbus TCP. Lorsqu'une anomalie se manifeste, l'appareil sert à la fois de signal optique d'atelier immédiat pour les techniciens et de nœud de transmission de diagnostic pour les systèmes de supervision centrale.

Les techniciens assurant la mise en service de nouvelles machines peuvent déployer directement les configurations de paramètres des appareils au moyen de fichiers standardisés IODD (Description de Dispositif IO-Link) intégrés dans les logiciels d'ingénierie. Ce flux de travail uniformise les profils matériels sur des cellules de production identiques et réduit les temps d'arrêt lors du remplacement d'unités.

Jake Vernon, chef de produit pour les technologies de signalisation chez Pfannenberg USA, a précisé que la gamme élargie vise à simplifier le câblage et la mise en service tout en fournissant des diagnostics d'appareil et des modes opérationnels flexibles au cœur des ateliers de production automatisés.

Contexte additionnel :
Cette section détaille les spécifications techniques et les analyses comparatives de la concurrence non incluses dans l'annonce initiale du produit.

L'adaptation des équipements de signalisation à la conformité CEI 61131-9 s'inscrit dans les tendances de fond de l'automatisation industrielle, où les composants de terrain décentralisés évoluent d'instruments passifs vers des nœuds intelligents en périphérie de réseau. La signalisation numérique point à point fonctionne aux débits de transmission standards (COM1, COM2 ou COM3) avec une longueur maximale de liaison de 20 mètres entre l'appareil de terrain et le port maître.

Les plateformes de signalisation intelligente comparables au sein du secteur industriel comprennent des colonnes lumineuses numériques modulaires telles que les séries Balluff SmartLight et Turck TL50 Pro. Ces systèmes exploitent de façon similaire des segments LED programmables et des transducteurs acoustiques via des connexions M12. Les évaluations comparatives du secteur mesurent les performances du matériel de signalisation numérique à l'aune de l'intensité optique (exprimée en lux ou en candelas), des niveaux de pression acoustique (généralement compris entre 80 et 105 dB(A) à 1 mètre), des indices de protection (typiquement IP65 ou IP67 pour résister aux lavages industriels) et de la granularité du mappage des données de processus au sein d'environnements d'ingénierie répandus tels que Siemens TIA Portal ou Rockwell Studio 5000.

Édité par Sucithra Mani, rédactrice chez Induportals – adapté par IA.

www.pfannenbergusa.com
