Un servomoteur au service du pilotage des axes machines
Beckhoff enrichit son offre avec un nouveau servomoteur destiné aux applications industrielles sensibles aux coûts, combinant plage de puissance étendue, câblage simplifié et intégration logicielle directe dans l’environnement TwinCAT.
www.beckhoff.com

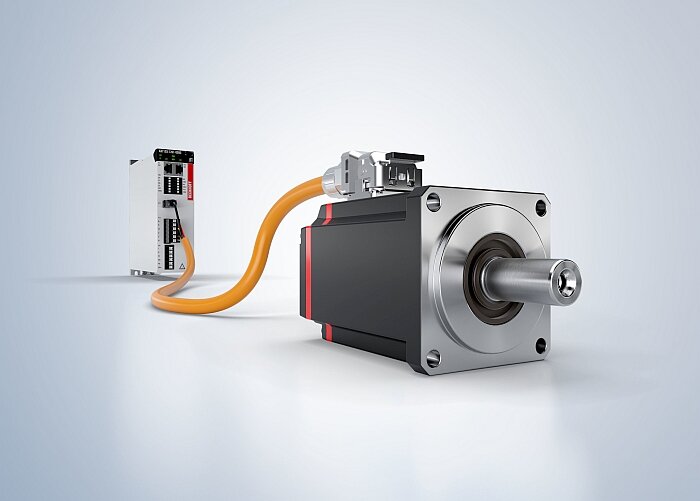

Le moteur de la série AM1000 s’intègre directement avec le variateur de vitesse Ax1000 afin de former un système d’entraînement servo coordonné, couvrant des besoins allant des axes simples aux machines multiaxes standardisées.
Le servomoteur couvre une plage de puissance allant jusqu’à 1 000 W sous une alimentation de 230 V AC et jusqu’à 1 700 W sous 400 V AC. Il est décliné en plusieurs longueurs d’empilement et en tailles de brides normalisées de 40, 60 et 80 mm, ce qui vise à faciliter son intégration mécanique dans des architectures existantes ou lors de remplacements d’axes.
Grâce à un système d’enroulement et d’isolation spécifique, le moteur peut être utilisé aussi bien sur des réseaux monophasés que triphasés, ce qui permet une standardisation des références pour des machines destinées à différents marchés internationaux.
Câblage et mise en service
L’une des spécificités techniques de ce moteur réside dans l’utilisation de la technologie OCT (One Cable Technology), qui regroupe l’alimentation et le retour codeur dans un seul câble moteur standard. Cette approche permet de réduire le nombre de câbles, le temps d’installation et l’encombrement dans les chaînes porte-câbles et les armoires électriques.
Le moteur est équipé d’un codeur monotour ou multitour sans batterie, adapté aux applications où la réduction des opérations de maintenance et des coûts d’exploitation est recherchée. Une option de frein de maintien intégré ainsi que la compatibilité avec des réducteurs planétaires élargissent les possibilités d’utilisation, notamment pour les axes verticaux ou les applications nécessitant un couple accru à faible vitesse.
Coordination avec le variateur
Associé au variateur Ax1000, le servomoteur constitue un ensemble préconfiguré dont la sélection repose principalement sur la puissance nominale requise. La mise en service s’effectue via TwinCAT 3 Drive Manager 2, qui centralise le paramétrage, l’optimisation des boucles de régulation et les fonctions de diagnostic.
Le variateur est proposé en versions mono-axe ou double axe, cette dernière permettant de réduire le coût par axe dans les machines comportant plusieurs entraînements. Les fonctions de sécurité intégrées au variateur, telles que STO et SS1, sont directement exploitables avec le moteur, sans ajout de composants externes.
Applications visées
Ce système d’entraînement s’adresse à l’automatisation des machines industrielles : axes de positionnement, convoyeurs dynamiques, machines d’assemblage, équipements de conditionnement ou systèmes de manipulation compacts. Le faible encombrement du moteur, associé aux dimensions réduites du variateur et au câblage simplifié, entend faciliter son intégration dans des machines où l’espace dans l’armoire électrique est contraint.
Dans le segment des servomoteurs économiques, des solutions comparables existent chez plusieurs acteurs du marché, notamment pour des plages de puissance similaires. L’approche de Beckhoff se distingue par l’intégration native dans son environnement logiciel TwinCAT et par la réduction du câblage via OCT.
