Des modèles de composants de sécurité prêts pour la simulation
Schmersal enrichit son offre numérique en proposant des modèles 4D réalistes de composants de sécurité, destinés à la simulation virtuelle des machines.
www.schmersal.com
Parmi ces modèles figurent le jumeau numérique du verrou à solénoïde AZM40, du système de poignée de porte DHS et du panneau de commande BDF40. Ces modèles 4D représentent non seulement les propriétés géométriques des composants physiques en trois dimensions, mais ajoutent également une quatrième dimension : leur comportement en fonctionnement réel. Des composants tels que le verrou à solénoïde AZM40 sont reproduits intégralement numériquement et se comportent exactement comme leurs homologues physiques dans l’espace virtuel. La modélisation virtuelle des courants de signalisation et des séquences de commande permet de simuler de manière réaliste l’ensemble des processus de la machine.
Mise en service virtuelle
L’un des principaux avantages des modèles 4D réside dans la possibilité de mettre en service virtuellement les machines et les systèmes, avant même leur installation physique. Ceci permet de détecter les erreurs dès les premières étapes, d’optimiser les processus de développement et de réduire les coûts. La possibilité de connecter directement des modèles 4D à des systèmes de contrôle réels, par exemple via des systèmes Beckhoff ou Siemens, est particulièrement intéressant. Ainsi, les paramètres système et les programmes de contrôle peuvent être testés et optimisés avant la mise en service de l’équipement.
Simulation standardisée
Les modèles comportementaux sont disponibles sous forme de FMU (Functional Mock-up Units). Ceci permet une intégration standardisée dans différents environnements de simulation tels que Siemens Simit, la plateforme 3Dexperience de 3DS ou ISG-virtuos. La version FMU de l’AZM40 a notamment déjà été implémentée. Cela améliore l’interchangeabilité et la réutilisabilité des modèles pour le déploiement des jumeaux numériques.
Premier composant disponible

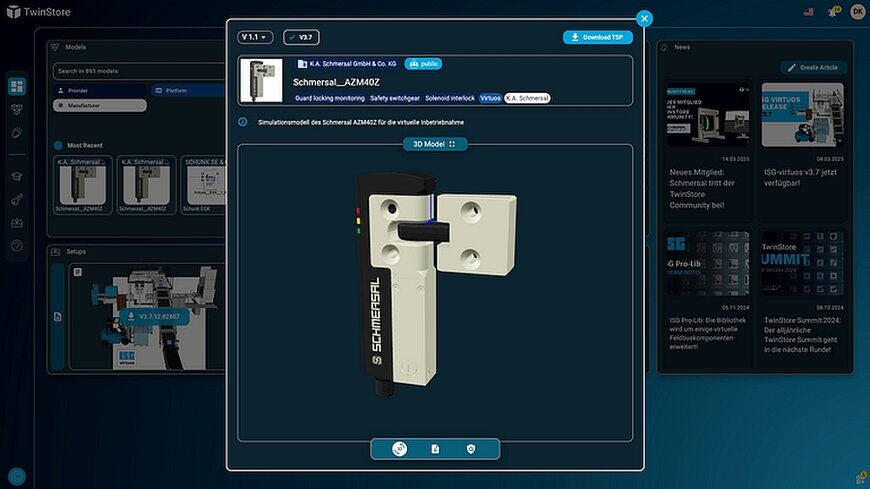

Le modèle 4D de l'AZM40 est le premier composant Schmersal à être publié et disponible sur TwinStore, la boutique en ligne de modèles de simulation 4D préfabriqués et prêts à l'emploi. Cette intégration marque le début d'un développement progressif du catalogue de modèles numériques du groupe Schmersal.
