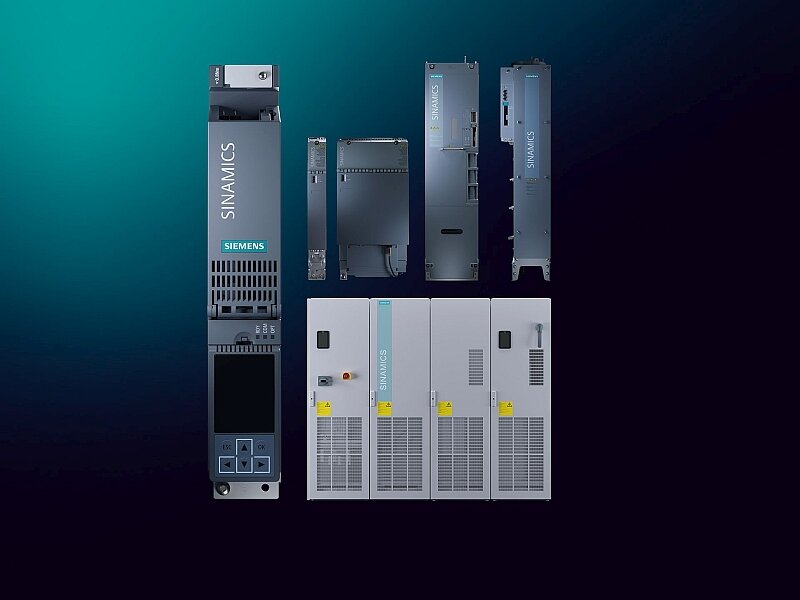

Le variateur pilote jusqu'à 12 axes
Le variateur de fréquence de la série Sinamics S220 intègre la nouvelle unité de commande CU320-3, la version logicielle 6.6 ainsi que l’interface Drive-Cliq-Express.
www.siemens.com
Intégré à la gamme Siemens Xcelerator, ce système d'entraînement est doté de capacités de simulation et d'analyse, ainsi que de fonctionnalités de connectivité. La nouvelle unité de commande CU320-3 est capable de piloter jusqu'à 12 axes. Le processeur multicœur intégré fournit la puissance de calcul requise, tandis que l'interface Drive-Cliq-Express permet la transmission de données à la une vitesse de 1 Gbit/s. Une méthode d'impulsions de test mettant en oeuvre trois capteurs de tension par axe permet une commande avec une qualité proche de celle d'un codeur.
La transmission de données pour les applications de maintenance prédictive s'effectue via l'interface X128. L'intégration à la plateforme logicielle TIA Portal et la mise en service virtuelle avec DriveSim Designer vise à améliorer le flux de travail d'ingénierie. De nouveaux assistants et une fonction d'annulation sont disponibles. L'interface Smart Drive est disponible sous forme de panneau compact (SDI S220) directement sur le CU320-3 ou en version déportée (SDI Pro avec un écran plus grand et un serveur web). En option, un adaptateur Smart WiFi permet un accès à distance.
Flexibilité et évolutivité
Le système d'entraînement Sinamics S220 propose des modules moteurs refroidis par air, de format Booksize et Châssis, avec une plage de tension de 380 à 480 V CA. Le courant nominal s'étend de 3 A (1,1 kW) à 1,518 A (900 kW) et la puissance peut être étendu jusqu'à 6,984 kW grâce à un couplage en parallèle de 8 phases. Pour l'alimentation électrique, des alimentations actives régénératives de 210 kW à 921 kW sont disponibles, également évolutives grâce au couplage en parallèle. Des modules universels refroidis par air sont également proposés, pouvant être utilisés comme modules moteurs ou modules de ligne active.
Sécurité intégrée et cybersécurité
Avec la version logicielle 6.6, la nouvelle architecture de sécurité réduit le cycle de sécurité de 12 ms à 4 ms, permettant des réactions plus rapides et une productivité accrue. Des tests automatiques en arrière-plan garantissent un fonctionnement ininterrompu, tandis que des fonctions de sécurité paramétrables hors ligne simplifient le processus d'ingénierie. Le variateur est certifié SIL 3 pour tous les états de fonctionnement et offre un niveau de sécurité certifié pour les applications critiques. Il a été développé selon un processus de développement sécurisé conformément à la norme CEI 62443-4-1, certifié indépendamment par le TÜV SÜD. Le système d'entraînement intègre de nombreuses fonctions de sécurité, notamment le contrôle des utilisateurs et des accès, le cryptage des données d'entraînement et les contrôles d'intégrité et d'authentification des données de configuration et du micrologiciel.
